Ultimate Guide sa Double Column Band Sawing Machines: Mga Uri, Feature, at Application

Panimula sa Double Column Band Sawing Machines

Ang tanawin ng modernong pagmamanupaktura ay patuloy na hinihimok ng pangangailangan para sa bilis, katumpakan, at kakayahang magproseso ng lalong matigas at kumplikadong mga materyales. Sa gitna ng kakayahang pang-industriya na ito ay namamalagi ang isang kritikal na piraso ng kagamitan: ang double column band saw machine. Ang mga kakila-kilabot na makina na ito ay hindi lamang mga kasangkapan para sa paghiwa ng metal; ang mga ito ay mga kahanga-hangang inhinyero na idinisenyo upang harapin ang pinaka-hinihingi na mga operasyon sa pagputol na may hindi natitinag na katatagan at katumpakan. Kinakatawan nila ang rurok ng malakihang teknolohiya sa paghihiwalay ng materyal, na nakikilala ang kanilang mga sarili mula sa mas simpleng mga variant ng band sawing machine sa pamamagitan ng isang pangunahing nakahihigit na disenyo ng arkitektura. Ang pangangailangan para sa mas malaking sukat ng bahagi at ang paggamit ng mga kakaibang materyales, lalo na sa mga sektor na may mataas na pusta, ay nagpatibay sa pagsasaayos ng dobleng hanay bilang pamantayang ginto para sa mabigat na tungkuling paghahanda ng stock.

Maikling tukuyin ang mga double column band sawing machine.

A double column band saw ay pangunahing tinukoy sa pamamagitan ng pagsasaayos ng istruktura nito. Hindi tulad ng conventional o single-column saws kung saan ang saw frame ay sinusuportahan lamang sa isang gilid, ang double column na disenyo ay nagtatampok ng dalawang matatag, madalas patayo, mga column o gabay na mahigpit na sumusuporta at gumagabay sa saw frame  habang ito ay gumagalaw nang patayo o pahalang sa workpiece. Ang pagsasaayos na ito, na kadalasang nagtatampok ng isang heavy-duty, reinforced steel frame band saw construction, ay nagsisiguro na ang cutting mechanism ay gaganapin parallel at patayo sa materyal na pinuputol sa buong stroke. Ang parallel guidance system na ito ay ang pangunahing pagkakaiba, na nagbibigay ng pinakamataas na suporta, pinapaliit ang vibration, at tinitiyak ang linear na katumpakan, lalo na kapag nakikitungo sa malalaking bloke o bundle ng materyal.

Ang pangunahing prinsipyo ng anumang band sawing machine ay ang paggamit ng tuluy-tuloy, may ngipin na metal band—ang talim—na tumatakbo sa dalawang malalaking gulong, na pinapagana ng isang high-torque na motor. Ang talim na ito ay pinaigting sa napakataas na antas, na nagbibigay-daan sa paghiwa nito sa metal nang mahusay. Gayunpaman, sa isang standard o single-column setup, ang cantilevered saw head ay maaaring madaling kapitan ng deflection o twisting forces kapag nakakaharap ang resistensya ng malalaki at matitigas na materyales. Tinatanggal ng dual column band saw ang kahinaang ito. Sa pamamagitan ng pagsuporta sa cutting head sa dalawang naka-synchronize, tumpak na machined na mga column, ang buong cutting force ay naipamahagi at perpektong kontrolado. Ang integridad ng istruktura na ito ay nagbibigay-daan sa makina na maglapat ng kinakailangang presyon nang walang paglihis, tunay na nakakakuha ng lugar nito sa kategorya ng heavy-duty na kagamitan sa band saw. Ang katumpakan na inaalok ng dual-support na mekanismong ito ay hindi mapag-usapan para sa mga industriya kung saan ang materyal na integridad at mahigpit na pagpapaubaya ay higit sa lahat, kadalasang binabawasan ang kinakailangang machining allowance sa mga putol na piraso.

Ang ebolusyon mula sa isang pangunahing istraktura ng single-post hanggang sa kahanga-hangang double column band saw ay hinimok ng metalurhikong rebolusyon noong ika-20 siglo. Habang lumalabas ang mas matibay, mas mahihigpit na materyales tulad ng mga high-carbon steel, heat-resistant alloys, at aerospace-grade composites, naging kritikal ang pangangailangan para sa isang matatag at makapangyarihang paraan ng paunang pagputol. Ang mga disenyo ng early band sawing machine ay hindi kayang hawakan ang sukat at tigas ng mga bagong billet na ito. Ang steel frame band saw kasama ang double column structure nito ay nagbigay ng kinakailangang paglaban sa pamamaluktot at baluktot, na nagbibigay-daan para sa mas malalaking sobre ng trabaho at pare-parehong straightness ng hiwa. Napakahalaga ng katigasan na ito na ang katumpakan ng dimensional ng piraso ng hiwa ay kadalasang direktang nauugnay sa katatagan ng istruktura ng makina, na ginagawang pangunahing kinakailangan ang disenyo ng dalawahang haligi para sa moderno, nakatutok sa kalidad na pagmamanupaktura.

I-highlight ang kanilang kahalagahan sa heavy-duty metal cutting.

Ang kahalagahan ng double column band saw machine sa larangan ng heavy-duty na pagputol ng metal ay hindi maaaring palakihin. Sa demanding na mga industriya gaya ng aerospace, automotive, shipbuilding, energy generation, at large-scale tool and die production, ang mga component ay madalas na pinepeke o cast mula sa high-strength alloys, specialized tool steels, at exotic na materyales tulad ng titanium, Inconel, at iba't ibang nickel-based superalloys. Ang mga materyales na ito ay nagpapakita ng mga makabuluhang hamon sa pagpapatakbo: nagtataglay sila ng mataas na lakas ng ani, bumubuo ng matinding thermal load sa panahon ng pagputol, at humihingi ng pambihirang, hindi natitinag na lakas ng feed at katatagan ng istruktura upang maiwasan ang maagang pagkasira ng talim, pagkaputol ng ngipin, o, pinaka-kritikal, hindi tumpak o hindi patayo na mga hiwa.

Ito ay tiyak kung saan ang dual column band saw ay nangunguna. Ang superyor na tigas nito ay nagbibigay-daan para sa pare-pareho, mataas na presyon na pagpapakain ng talim sa workpiece nang walang kaunting pahiwatig ng pagpapalihis o satsat. Ang kakayahang ito sa pagpapababa ng vibration ay isang malaking kalamangan sa mga hindi gaanong matatag na disenyo. Kapag ang isang talim ay nag-chat, ang mga puwersa ng epekto ay nagdudulot ng mabilis na micro-fracture ng cutting edge, na humahantong sa mabilis na pagpurol, pagtaas ng init, at isang mas magaspang na ibabaw ng hiwa. Sa pamamagitan ng pagtiyak ng maayos, matatag na daanan ng hiwa, ang heavy-duty na banda ay hindi lamang mas mabilis na pumutol ngunit lubos ding nagpapahaba sa functional na buhay ng mga mamahaling bimetal o carbide-tipped blades.

Ang resulta ay isang transformative effect sa production efficiency at cost-effectiveness. Ang katatagan ay nagbibigay-daan para sa mga naka-optimize na parameter, tulad ng mas mataas na rate ng feed at mas mabilis na bilis ng blade, na humahantong sa mas mabilis na throughput at makabuluhang nabawasan ang oras ng pagproseso. Para sa malalaking metal service center at mga tagagawa ng bahagi na may mataas na dami, ang kakayahang mabilis at tumpak na i-section ang malalaking ingot o billet ay direktang nakatali sa kanilang kakayahang kumita at mga timeline ng paghahatid. Ang pamumuhunan sa isang matibay na industrial band saw na may steel frame band saw construction at isang double column configuration ay direktang nagsasalin sa pinababang materyal na basura, superyor na kalidad ng bahagi, at streamline na logistik. Sila ang mga workhorse na may pananagutan sa paghiwa-hiwalay ng malalaking hilaw na materyal na ingot at billet, na maaaring tumimbang ng ilang tonelada, sa mga mapapamahalaang seksyon para sa kasunod na CNC machining, forging, o heat treatment, na ginagawa silang isang pundasyong elemento ng pandaigdigang manufacturing supply chain. Kung wala ang intrinsic na katatagan ng mga makinang ito, ang gastos at oras na nauugnay sa pagpoproseso ng mga moderno, mataas na pagganap ng mga materyales ay magiging hadlang, na posibleng makapigil sa pagbabago sa mga sektor na umaasa sa mga advanced na metal na komposisyong ito.

Banggitin ang iba't ibang uri at aplikasyon.

Ang matagumpay na pagganap at malawakang pag-aampon ng double column band saw ay humantong sa ilang natatanging kategorya at teknolohikal na pagsasama-sama, na umaayon sa prinsipyo ng core band sawing machine sa maraming espesyal na pangangailangang pang-industriya at mga kinakailangan sa daloy ng trabaho. Ang mga pagkakaibang ito ay pangunahing umiikot sa oryentasyon ng hiwa at ang antas ng automation na isinama sa control system ng makina.

Pagkakategorya ayon sa Oryentasyon:

Pahalang na Double Column Band Saw: Ito ang pinakakaraniwan at klasikong configuration para sa dual column band saw. Ang saw frame ay karaniwang nakaposisyon nang pahalang, at ang talim ay naglalakbay pababa sa isang pahalang na naka-clamp na workpiece. Ang setup na ito ay ganap na angkop para sa bulk cutting operations na kinasasangkutan ng mahabang bar stock, tubing, structural shapes, o napakalaking rectangular at cylindrical billet. Ang pahalang na pag-aayos ay nagbibigay-daan sa gravity na tumulong sa proseso ng pagputol habang ang dalawahang mga haligi ay namamahala sa malaking pababang presyon ng feed na kinakailangan para sa epektibong mga operasyon ng metal cutting band saw sa malalaking diameter. Ang mga ito ang pamantayan para sa mga sentro ng serbisyo ng metal at pangunahing pagproseso ng materyal sa halos bawat mabibigat na industriya.

Patayo Double Column Band Saw: Bagama't hindi gaanong karaniwan para sa high-volume, straight-line cutting ng bar stock, ang vertical configuration ay kailangang-kailangan para sa pagputol ng malalaki, makapal na plate, structural steel profile, o para sa pagsasagawa ng espesyal na contour o "slotting" cut sa mga workpiece. Sa ganitong disenyo, ang workpiece ay madalas na nakatigil sa isang mesa, at ang blade assembly ay gumagalaw nang patayo sa kahabaan ng mga column, na nagbibigay ng precision slicing para sa mga bahagi kung saan ang laki ng materyal ay nagbabawal sa paggalaw. Ang mga ito ay kadalasang ginagamit bilang isang paunang proseso upang paghiwalayin ang malalaking materyal na plato bago ito mapunta sa plasma o laser cutting.

Kategorya ayon sa Automation at Teknolohiya:

Awtomatikong CNC Double Column Band Saw: Ang pagsasama ng Computer Numerical Control (CNC) ay panimula na binago ang mga kakayahan ng double column band saw. Ang CNC band saw ay nagbibigay-daan para sa ganap na awtomatikong pagputol ng metal. Pino-program ng operator ang mga gustong dimensyon, pagkakasunud-sunod ng hiwa, at uri ng materyal, at pinamamahalaan ng makina ang buong proseso: pag-index ng materyal, pag-clamping, mga parameter ng pagputol, at paglabas ng materyal. Ang antas ng automation na ito ay mahalaga para sa mataas na volume, paulit-ulit, at precision na batch production. Tinitiyak nito ang pambihirang repeatability at lubhang binabawasan ang panganib ng error sa operator, na nagbibigay-daan para sa mga kumplikadong nested cut at na-optimize na paggamit ng stock. Ang digital integration ng CNC band saw ay nagbibigay-daan dito na makipag-ugnayan sa mga factory management system (MES/ERP), na nagbibigay-daan sa tuluy-tuloy na pagsasama sa Industry 4.0 manufacturing ecosystem.

Haydroliko Double Column Band Saw: Bagama't halos lahat Mga Heavy-Duty Dual Column Band Saw Machine gumamit ng hydraulics para sa clamping at feeding, ang isang partikular na diin sa hydraulic band saw ay nagpapakita ng mahalagang papel na ginagampanan ng teknolohiyang ito. Ang mga hydraulic system ay hindi lamang para sa brute force; ang mga ito ay kritikal para sa paghahatid ng maayos, pinong kontrolado, at adjustable na paghahatid ng kuryente. Ang kinokontrol na kapangyarihan na ito ay mahalaga para sa pamamahala ng iba't ibang paglaban na nararanasan kapag pinuputol ang iba't ibang mga cross-section ng materyal o paglipat sa pagitan ng matigas at mas malambot na mga bahagi ng materyal. Tinitiyak ng mga superyor na hydraulic dampening system ang pare-pareho, hindi maalog na rate ng feed, na pinakamahalaga para sa pagkamit ng mahabang buhay ng blade at isang de-kalidad na cut surface finish. Ang isang mataas na kalidad na dual column band saw ay palaging nagtatampok ng isang sopistikadong hydraulic system para sa tumpak, pinamamahalaang paggamit ng puwersa.

Ang malawak na application landscape ng double column band saw ay nagsasalita sa pagiging maaasahan at kagalingan nito. Ito ay sumasaklaw sa mga kritikal na proseso tulad ng paghahanda ng malalaking turbine shaft sa industriya ng power generation, pagse-section ng mga makapal na steel frame at armor plate para sa mga proyekto sa construction at defense, at paghiwa ng malalaking aluminum at specialized steel section para sa mahigpit na pangangailangan ng industriya ng aerospace. Higit pa rito, sa mga sektor ng pag-recycle at pagpoproseso ng scrap, ang likas na katatagan at kapangyarihan ng industrial band saw configuration ay nagbibigay-daan sa mabilis at mahusay na pag-section ng malalaking, mahirap hawakan na mga bahagi, na nakakatulong nang malaki sa pamamahala ng mapagkukunan. Tinitiyak ng kanilang pangunahing disenyo na ang mga ito ay hindi lamang ginagamit para sa magaspang na pagputol ngunit madalas ding ginagamit sa mga aplikasyon kung saan ang kalidad at squareness ng cut face ay kritikal para sa mga susunod na high-precision na hakbang sa machining, at sa gayon ay pinapaliit ang pangangailangan para sa malawak na post-cut finishing at pag-maximize ng downstream na proseso ng kahusayan. Ang kumbinasyon ng matibay na istraktura ng steel frame band saw at intelligent na automation ay ginagawang isang kailangang-kailangan na asset ang modernong double column band.

Ano ang Double Column Band Sawing Machine?

Ang double column band saw ay isang espesyal na kategorya ng mga metal cutting band saw machine, na tahasang idinisenyo upang mahawakan ang mahigpit na pangangailangan ng pagproseso ng malakihan, high-density na materyales sa modernong mga kapaligiran sa pagmamanupaktura. Upang tunay na pahalagahan ang advanced engineering ng double column na disenyo, dapat munang maunawaan ng isa ang foundational mechanics ng buong kategorya ng band sawing. Ang makinang ito ay kumakatawan sa isang kritikal na teknolohikal na paglukso mula sa mga nakasanayang pamamaraan ng pagputol, na nag-aalok ng walang kapantay na katatagan at katumpakan na mahalaga para sa mga materyal na hamon ngayon.

Ipaliwanag ang pangunahing pag-andar ng mga band sawing machine

Sa pinakapangunahing antas nito, ang band sawing machine ay isang cutting device na gumagamit ng tuluy-tuloy, nababaluktot na loop ng metal na may ngipin—ang saw blade—na nakaunat nang mahigpit sa pagitan ng dalawa o higit pang mga gulong. Ang talim na ito, na gumagalaw sa isang tuluy-tuloy, linear na direksyon, ay nagsasagawa ng pagkilos ng pagputol. Ang pangunahing pag-andar ay naiiba sa mga reciprocating saws o circular saws, na nag-aalok ng ilang likas na pakinabang. Tinitiyak ng linear, tuluy-tuloy na paggalaw ng blade na ang pagputol ay palaging ginagawa ng isang sariwang hanay ng mga ngipin, na humahantong sa napakahusay na paglikas ng chip at makabuluhang nabawasan ang pagbuo ng init sa bawat ngipin. Ang makinis, pare-parehong pagkilos ng pagputol ay mahalaga para sa pagkamit ng mataas na kalidad na cut surface finish at pag-maximize ng buhay ng talim, lalo na kapag nakikitungo sa matigas na mga haluang metal. Ang bilis ng pagputol at ang rate ng feed ay ang dalawang pangunahing variable na kinokontrol ng operator o ng CNC band saw system ng makina.

Ang pangunahing proseso para sa lahat ng band saws ay kinabibilangan ng pag-secure ng workpiece sa isang matatag na pagpupulong ng vise at pagkatapos ay pagpapakain sa tuluy-tuloy na talim sa pamamagitan ng materyal hanggang sa makamit ang paghihiwalay. Sa isang industrial band saw, ang napakalaking kapangyarihan na kinakailangan upang himukin ang talim sa mataas na bilis at mapanatili ang napakalawak na pag-igting ay inihahatid ng isang high-torque na pangunahing motor. Ang pangkalahatang kahusayan ng proseso ng pagputol ay lubos na umaasa sa katumpakan ng mga gabay ng talim, na nagpapanatili sa makitid na talim mula sa pag-twist o pagpapalihis sa ilalim ng mabigat na pag-load ng pagputol. Ang pangunahing functionality na ito, kapag inilapat sa heavy-duty band saw application, ay humihingi ng mekanismong may kakayahang pamahalaan ang napakalaking dynamic na pwersa nang hindi nakompromiso ang geometric na katumpakan ng hiwa. Ito ay kung saan ang structural rigidity ng double column configuration ay nagiging hindi lamang kapaki-pakinabang, ngunit ganap na kailangang-kailangan. Ang isang standard na single-column saw, na idinisenyo para sa mas magaan na mga tungkulin, ay kulang sa structural mass at guided support para mapanatili ang squareness kapag nakakaharap ang isang malaki, solidong bloke ng high-strength na bakal, kadalasang nagreresulta sa hindi tumpak, tapered, o non-perpendicular cut na nangangailangan ng mahal na post-processing.

Detalyadong Paliwanag ng Double column structure at ang mga pakinabang nito

Ang istraktura ng double column ay ang pagtukoy ng katangian at ang pinakamahalagang bentahe ng modernong metal cutting band saw na idinisenyo para sa malaking stock. Ang tampok na arkitektura na ito ay binubuo ng dalawang malalaki, patayo o pahalang na naka-orient na mga haligi ng gabay na bumubuo ng isang matatag, hindi natitinag na frame. Ang saw head, na nagdadala ng drive at idler wheels, ang blade, at ang blade guides, ay naka-mount at tiyak na ginagabayan sa dalawang column na ito. Nakakamit ng prinsipyong ito ng disenyo ang hindi kayang gawin ng mga single-column system: ganap, hindi natitinag na suporta para sa mekanismo ng pagputol sa buong cutting stroke, anuman ang laki o density ng materyal na pinoproseso.

Ang pangunahing bentahe ng disenyo ng dual column band saw na ito ay ang pag-aalis ng deflection, twist, at vibration. Sa mga kumbensyonal na disenyo ng single-column, ang cutting head ay cantilevered, ibig sabihin ay umaabot ito mula sa isang punto ng suporta. Kapag ang isang mabigat na pag-load ng pagputol ay inilapat, ang cantilevered na istraktura na ito ay natural na gustong ibaluktot o i-twist palayo sa tuwid na landas. Ang double column band saw ay ganap na neutralisahin ang baluktot na sandali na ito sa pamamagitan ng pamamahagi ng mga puwersa ng reaksyon nang simetriko sa dalawang malawak na espasyo, napakahigpit na mga haligi. Nagbibigay-daan ito sa makina na gumamit ng mas mataas na presyon ng feed at mas mabibigat na blades na kinakailangan para sa mga operasyon ng heavy-duty na band saw, lalo na sa mga materyales na mahirap putulin, tulad ng mga nickel alloy o malalaking titanium billet.

Ang katigasan na ibinigay ng steel frame band ay nakita ang konstruksiyon at ang dalawahang haligi ay nagreresulta sa ilang masusukat na benepisyo sa pagpapatakbo. Una, tinitiyak nito ang superior cut perpendicularity, ibig sabihin, ang cut face ay parisukat sa stock sa loob ng napakahigpit na tolerance, kadalasang mas mahusay kaysa sa 0.002 inches bawat pulgada ng cut. Pangalawa, ang damping ng vibration ay lubos na nagpapahaba ng buhay ng blade, na binabawasan ang mga gastos at downtime na nauugnay sa mga pagbabago sa blade. Pangatlo, ang pinahusay na integridad ng istruktura ay nagbibigay-daan para sa pagsasama-sama ng mga sopistikadong automation at control system. Ang rate ng feed, na pinamamahalaan ng isang precision hydraulic band saw system, ay maaaring agresibong i-optimize dahil ang istraktura ng makina ay mapagkakatiwalaang hawakan ang mga resultang pwersa. Ang synergy na ito sa pagitan ng matibay na istraktura at tumpak na kontrol ay nagbibigay-daan sa tunay na mahusay na awtomatikong pagputol ng metal, na ginagawang ang CNC band saw na variant ng double column machine ang pinakamagaling na pagpipilian para sa high-volume, precision stock preparation. Ang pagiging maaasahan ng istrukturang ito sa ilalim ng tuluy-tuloy at mabigat na pagkarga ang dahilan kung bakit nananatiling mahalagang workhorse ang double column band saw sa mga sektor na nangangailangan ng tuluy-tuloy, mataas na katumpakan na pagproseso ng materyal.

Galugarin ang mga bahagi nito at prinsipyo ng pagtatrabaho.

Ang kahusayan sa pagpapatakbo ng double column band saw ay isang function ng kanyang dalubhasang, pinagsama-samang mga bahagi na gumagana sa naka-synchronize na pagkakatugma, lahat ay naka-angkla ng matibay na istraktura ng steel frame band saw. Ang pag-unawa sa mga bahaging ito ay susi sa pagpapahalaga sa kahusayan ng makina.

Mga Pangunahing Bahagi:

Saw Frame/Ulo: Ang pangunahing gumagalaw na pagpupulong, na sinusuportahan ng dalawahang hanay. Ito ay naglalaman ng buong blade drive system. Ang katatagan nito sa mga haligi ay mahalaga para sa pagpapanatili ng katumpakan ng pagputol.

Blade Drive System: Kasama ang pangunahing motor at reduction gearbox, na nagpapadala ng mataas na kapangyarihan sa drive wheel. Tinutukoy ng power output dito ang kapasidad ng makina para sa heavy-duty band saw operations.

Mga Gulong ng Band: Ang drive wheel at ang idler wheel sa paligid kung saan umiikot ang blade. Ang mga gulong na ito ay dapat na perpektong balanse at nakahanay upang mabawasan ang panginginig ng boses at matiyak ang maayos na paglalakbay ng talim.

Mga Gabay sa Blade: Ang mga kritikal na bahagi ay matatagpuan kaagad na katabi ng lugar ng hiwa. Gumagamit sila ng mga carbide insert o roller bearings upang tiyak na patatagin ang blade sa gilid at patayo bago ito pumasok sa materyal, na tinitiyak na ang hiwa ay nananatiling perpektong tuwid at patayo. Ang wastong pagpapanatili ng mga gabay sa talim ay mahalaga para sa kalidad ng hiwa.

Vise at Clamping System: Isang matatag, kadalasang pinapagana ng haydroliko na sistema na sinisiguro ang workpiece. Sa isang hydraulic band saw, ang presyon ng pag-clamping ay maaaring iakma upang maiwasan ang paggalaw ng materyal nang hindi nababago ang mas malambot na mga materyales. Ang katumpakan ng sistemang ito ay mahalaga sa pagkamit ng mga nauulit na resulta sa awtomatikong pagputol ng metal.

Material Feed System: Karaniwang isang mahalagang bahagi ng CNC band saw. Gumagamit ang system na ito ng hydraulic o servo-driven na shuttle vise upang tumpak na i-index ang materyal na pasulong pagkatapos ng bawat hiwa, na tinitiyak ang mataas na repeatability para sa pagproseso ng batch. Ginagawa nitong lubos na produktibo ang configuration ng horizontal band saw.

Sistema ng Coolant: Mahalaga para sa pamamahala ng init. Nagbomba ito ng mataas na volume ng coolant/lubricant nang direkta sa cutting zone upang mabawasan ang friction, flush chips, at maiwasan ang thermal damage sa blade at workpiece.

Prinsipyo ng Paggawa:

Ang proseso ay pinasimulan ng CNC band saw control system, na namamahala sa buong cutting cycle. Una, ang materyal ay nakaposisyon sa pamamagitan ng shuttle vise at mahigpit na naka-clamp ng hydraulic band saw vise system. Kapag na-clamp, pinapabilis ng pangunahing motor ang talim sa naka-program na bilis (SFM), na tinutukoy ng uri ng materyal at mga katangian ng talim. Ang core ng operasyon ay nasa kontrolado, naka-synchronize na pababang feed ng saw frame kasama ang dalawang column.

Ang double column band saw gumagamit ng pinong kontroladong hydraulic cylinder para i-regulate ang feed rate. Hindi tulad ng isang pare-parehong weight feed, ang hydraulic system ay nagbibigay-daan para sa agarang pagsasaayos sa presyon ng feed batay sa paglaban na nakatagpo ng talim. Ang kakayahang "makinig" sa talim at mag-regulate ng lakas ng feed ay mahalaga para sa pag-optimize ng cut sa hindi pare-pareho o variable na mga materyales. Ang katigasan ng istraktura ng dual column band saw ay nagsisiguro na ang lahat ng hydraulic force ay direktang nagsasalin sa pagsisikap sa pagputol, na pinapanatili ang tumpak na anggulo ng pagpasok at paglabas ng talim. Habang tumatagos ang blade sa materyal, pinapaliguan ng coolant system ang hiwa, tinitiyak ang mabilis na paglikas ng chip at pinakamainam na temperatura ng pagputol. Sa pagkumpleto ng hiwa, mabilis na itinataas ng hydraulic system ang saw frame, ang vise ay nag-unclamp, ang materyal na feed system ay nag-index ng stock na pasulong sa susunod na naka-program na haba, at ang cycle ay umuulit. Ang ganap na pinagsama-sama at tumpak na operasyon na ito ay nakikilala ang double column band saw bilang ang nangungunang pang-industriyang band saw na solusyon para sa heavy-duty na pagputol ng metal.

Mga Uri ng Double Column Band Sawing Machine

Ang foundational design of the double column band saw serves as a robust platform for numerous specialized machine configurations. These variations are engineered to meet specific manufacturing demands, primarily concerning the orientation of the workpiece and the level of automation required for the production workflow. While the core principle of dual column band saw support remains constant, the mechanical and electronic integrations define the machine’s optimal application, ranging from high-volume, straight-cut processing to complex, automated operations. Understanding these types is crucial for any operator or procurement specialist seeking the most efficient industrial band saw solution for their particular metal cutting band saw needs.

Pahalang na Double Column Band Saw Machine

Ang horizontal band saw configuration is arguably the most prevalent and recognizable form of the double column band saw in material processing centers worldwide. Its architecture is explicitly designed for the continuous, high-volume sectioning of long, straight raw materials, such as bar stock, tubing, structural beams, and large diameter round or rectangular billets. In this configuration, the workpiece is clamped horizontally, and the saw head, guided by the twin columns, feeds vertically through the material. This orientation is highly effective because it allows the massive weight of the saw head and the cutting forces to be symmetrically applied and precisely controlled, ensuring a perfectly perpendicular cut face.

Ang stability inherent in the steel frame band saw construction of the horizontal band saw is critical when performing automatic metal cutting on large, tough pieces. As the blade penetrates a thick cross-section of high-alloy steel, the cutting resistance can be immense. The twin column guides prevent the twisting or deflection that would otherwise compromise the squareness of the cut, which is essential for minimizing downstream machining time. Furthermore, the horizontal design easily integrates with complex material handling systems. In many modern facilities, the machine is coupled with powered roller conveyors, automatic loading decks, and automated scrap removal systems, creating a fully continuous workflow ideal for high-throughput batch cutting. This arrangement is the backbone of metal service centers, forging plants, and major automotive component suppliers where efficiency and cut accuracy are measured across thousands of repetitions. The robust nature of these Heavy-Duty Dual Column Band Saw Machine means they can accommodate extremely wide blades capable of applying high feed pressure, maximizing material removal rates. They represent the optimal balance between brute force cutting power and micron-level guided precision, a necessary combination for serious industrial production.

Mga Vertical Double Column Band Saw Machine

Sa kaibahan sa pahalang na katapat nito, ang Vertical Double Column Band Saw ay na-optimize para sa mga application kung saan ang materyal ay hindi madaling ma-index o pinakamainam na gupitin habang nagpapahinga nang patag. Ang ganitong uri ng double column band saw ay nagtatampok ng nakatigil na work table kung saan ang materyal ay sinigurado. Ang ulo ng lagari, na naka-mount patayo sa pagitan ng dalawahang mga haligi, pagkatapos ay naglalakbay pababa o sa kabila ng eroplano ng materyal. Ang pagsasaayos na ito ay kadalasang ginagamit para sa pagputol ng napakalaki o mahirap gamitin na mga materyales, tulad ng makapal na metal plate, malalaking structural na hugis, o para sa pagsasagawa ng mga partikular na slotting o notching operations. Ang pangunahing bentahe dito ay ang matatag na posisyon ng materyal. Dahil ang workpiece ay nananatiling hindi kumikibo at sinusuportahan sa isang malaking lugar sa ibabaw, ang panginginig ng boses ay mababawasan, at ang mga puwersa ng pagputol ay nasisipsip sa pundasyon.

Habang ang karamihan ng mataas na dami ng awtomatikong pagputol ng metal ay ginagawa nang pahalang, ang patayong pag-setup ay kailangang-kailangan sa mga espesyal na larangan. Halimbawa, sa paggawa ng tool at die, kung saan dapat putulin ang malalaking, mamahaling bloke ng tool steel upang makalikha ng mga blangko na anyo, tinitiyak ng patayong oryentasyon ang pinakamataas na antas ng katatagan ng istruktura sa panahon ng paghihiwalay ng malawak na mga cross-section ng materyal. Sa industriya ng aerospace, ang pagputol ng malalaki at kumplikadong forging mula sa mapaghamong mga superalloy ay kadalasang nangangailangan ng natatanging kakayahan sa paghawak ng isang heavy-duty band saw sa isang vertical na configuration. Bagama't ang mga makinang ito ay maaaring hindi nag-aalok ng parehong hilaw na bilis ng throughput bilang isang pahalang na banda saw sa bar stock, ang kanilang integridad sa istruktura at kakayahang pangasiwaan ang lapad at taas ng materyal ay ginagawang napakahalaga sa kanila. Ang vertical dual column band saw ay nagbibigay ng esensyal na tigas para sa mga tumpak na pagbawas sa mga laki ng materyal na magpapabagsak lamang sa mas maliliit na makina, na sinisigurado ang posisyon nito bilang isang dalubhasa, mahalagang pang-industriyang band saw na tool.

CNC Automatic Double Column Band Saw Machine

Ang integration of Computer Numerical Control (CNC) technology transforms the double column band saw from a powerful mechanical tool into a sophisticated, intelligent production unit. The CNC band saw is designed for maximum efficiency, minimizing manual intervention and maximizing repeatability. The "automatic" descriptor signifies that the entire sequence—from material feeding and clamping to cutting, blade retraction, and re-feeding—is executed autonomously under the precise command of a programmed controller. This control system allows the operator to input parameters such as cut length, batch quantity, material grade, and even preferred chip-load, enabling the machine to dynamically adjust its speed and feed rates throughout the cut.

Ang precision of the dual column band saw structure is the perfect complement to CNC automation. Because the machine’s physical structure is inherently rigid, the microscopic commands from the CNC controller are accurately translated into physical movement without deflection. This means the CNC band saw can achieve cutting accuracies and repeatability far beyond what is possible with manual or semi-automatic controls. Key features include servo-driven shuttle vises for extremely accurate material indexing, diagnostic systems that monitor blade tension and motor load, and advanced software for optimizing nested cuts or material yield. For facilities involved in high-volume production of identical parts, such as fasteners, hydraulic components, or bushings, the CNC band saw is mandatory. It facilitates true automatic metal cutting, ensuring every part in a batch of thousands is cut to the same tight tolerance, thereby significantly reducing waste and subsequent machining time. This level of automation is what distinguishes a modern industrial band saw and allows it to integrate seamlessly with automated material resource planning (MRP) and enterprise resource planning (ERP) systems, pushing manufacturing closer to the Industry 4.0 ideal.

Mga Hydraulic Double Column Band Saw Machine

Habang ang lahat ng Heavy-Duty Dual Column Band Saw Machine ay gumagamit ng hydraulic power para sa mga pangunahing function tulad ng clamping at material indexing, ang terminong hydraulic band saw ay kadalasang binibigyang-diin ang sopistikadong papel ng hydraulic system sa pagkontrol sa feed rate ng saw head. Ito ang mekanismo na responsable para sa paghahatid ng puwersa ng pagputol. Sa isang premium double column band saw, ang hydraulic system ay higit pa sa pinagmumulan ng brute force; ito ay isang napakahusay na sistema ng mga proporsyonal na balbula, mga transduser ng presyon, at mga dampener na namamahala sa pababang paggalaw ng ulo ng lagari na may matinding kahusayan.

Ang nuanced na kontrol na ito ay mahalaga dahil ang mga katangian ng pagputol ng metal ay patuloy na nagbabago. Ang paglaban ay mataas kapag ang talim ay unang pumasok sa materyal, at ito ay nagbabago nang malaki habang ang talim ay umuusad sa isang variable na cross-section. Ang isang precision hydraulic band saw system, na kadalasang kasama ng feedback loop ng isang CNC band saw, ay maaaring agad na ayusin ang feed pressure upang mapanatili ang pinakamainam na pagkarga ng chip sa mga ngipin ng blade. Pinipigilan nito ang parehong overloading at underloading. Ang tuluy-tuloy, damped na paggalaw na ibinibigay ng hydraulic system ay nagsisiguro ng maayos, pare-parehong hiwa, na mahalaga para sa pagliit ng vibration at pagpapahaba ng buhay ng mga high-cost carbide blades na ginagamit sa mga seryosong operasyon ng metal cutting band saw. Higit pa rito, pinapagana ng hydraulic system ang matibay na mekanismo ng pag-clamping, na tinitiyak na ang materyal ay hindi natitinag sa panahon ng agresibong proseso ng pagputol, na kinakailangan para sa steel frame band saw upang maihatid ang pinakamataas na potensyal nito. Ang pagiging maaasahan at maayos na paghahatid ng kapangyarihan ng hydraulic band saw system ay pundasyon sa pagkamit ng mataas na katumpakan na mga resulta na inaasahan mula sa anumang modernong dual column band saw na nakatuon sa high-performance cutting. Ang synergy sa pagitan ng pisikal na tigas at ang haydroliko na kontrol ay tumutukoy sa tunay na kakayahan ng modernong pang-industriyang band saw.

Mga Pangunahing Tampok na Dapat Isaalang-alang para sa Heavy-Duty Double Column Band Saws

Kapag namumuhunan sa isang double column band nakita ang mga prospective na mamimili ay dapat tumingin nang higit pa sa laki at lakas-kabayo. Ang tunay na halaga at kahusayan ng isang dual column band saw ay nasa synergistic na interaksyon ng mga pinagsama-samang feature nito. Tinutukoy ng mga katangiang ito ang tunay na kapasidad ng makina para sa awtomatikong pagputol ng metal, ang napapanatiling katumpakan nito, at ang pangkalahatang haba ng buhay ng pagpapatakbo nito sa isang mabigat na gawaing band saw na kapaligiran. Ang pagpili ng tamang kumbinasyon ng mga tampok ay nagsisiguro na ang makina ay ganap na nakaayon sa daloy ng trabaho sa pagmamanupaktura, mga katangian ng materyal, at ninanais na dami ng produksyon.

Kapasidad ng Pagputol

Ang kapasidad ng pagputol ay ang pangunahing detalye na tumutukoy sa isang double column band saw at dapat na masusing suriin. Ang sukatang ito ay tinutukoy ng mga maximum na sukat na pisikal na kayang tanggapin at gupitin ng makina. Ang kapasidad ay direktang nauugnay sa distansya sa pagitan ng dalawang sumusuporta sa mga haligi at ang mga vertical na limitasyon sa paglalakbay ng ulo ng lagari. Dahil sa likas na tigas na ibinigay ng dalawang column at ng napakalaking steel frame band saw construction, ang mga makinang ito ay tahasang idinisenyo upang mahawakan ang mga billet, forging, at mga bundle na magiging imposible sa istruktura para sa mga single-column saws na maproseso nang tumpak.

Sa industriyal na band saw application, ang kapasidad ay hindi lamang tungkol sa pisikal na sukat; ito ay tungkol sa pagpapanatili ng katumpakan sa pinakamataas na dimensyon na iyon. Ang isang makina na may 30-pulgada na kapasidad ay dapat maghatid ng hiwa na mukha na patayo at patag sa buong 30 pulgada. Nangangailangan ito ng matinding pagtutol sa pagpapalihis na tanging ang dual column band saw architecture ang maaaring mag-alok. Higit pa rito, ang pinakamataas na kapasidad ng pagputol ay kadalasang nagdidikta ng kinakailangang kapangyarihan ng motor ng blade drive at ang kaukulang laki ng talim. Ang isang mas malaking kapasidad na makina ay nangangailangan ng isang mas malawak, mas makapal na talim upang mapanatili ang katatagan, na nangangailangan ng mas matatag na lakas ng motor at isang mas malakas na drivetrain upang mahawakan ang tumaas na pag-load ng pagputol at frictional resistance. Kapag sinusuri ang mga modelo, mahalagang isaalang-alang ang aktwal na gumaganang sobre hindi lamang ang teoretikal na maximum clearance. Ang sobrang laki ng kapasidad ay maaari ding magbigay ng mahalagang flexibility para sa hinaharap na mga kinakailangan sa materyal o kakaibang hugis na paghahanda ng stock.

Bilis ng Blade

Ang bilis ng blade, na karaniwang sinusukat sa Surface Feet per Minute (SFM) o metro kada minuto, ay isang mahalagang parameter na tumutukoy sa kahusayan sa pagputol at ang mahabang buhay ng talim. Ang tampok na ito ay dapat na adjustable at tumpak na kinokontrol dahil ang pinakamainam na bilis ng pagputol ay kapansin-pansing nag-iiba batay sa tigas, komposisyon, at mga katangian ng thermal ng materyal. Halimbawa, ang mga malalambot na materyales tulad ng aluminum at non-ferrous alloys ay nangangailangan ng mataas na SFM para makamit ang mahusay na pagbuo ng chip, habang ang matigas, heat-resistant na mga materyales tulad ng tool steels, titanium, at nickel superalloys ay nangangailangan ng makabuluhang mas mabagal, mas kontroladong bilis upang maiwasan ang labis na pagtitipon ng init, micro-welding, at maagang pagkasira ng blade.

Ang mga modernong CNC band saw machine ay gumagamit ng mga advanced na Variable Frequency Drives (VFDs) na isinama sa pangunahing kontrol ng motor. Nagbibigay-daan ito para sa madalian, walang hakbang na pagsasaayos ng bilis ng talim, na nagbibigay-daan sa operator na i-fine-tune ang SFM para sa eksaktong haluang metal na pinuputol. Ang mga modelo ng superior metal cutting band saw ay nagtatampok din ng closed-loop na feedback, kung saan maaaring subaybayan ng control system ang pagkarga sa motor at isaayos ang SFM upang mapanatili ang pinakamainam na performance, lalo na kapag lumilipat sa pagitan ng gitna at gilid ng isang malaking billet kung saan nagbabago ang mga kondisyon ng pagputol. Ang kakayahang tumpak na tumugma sa bilis ng talim sa resistensya ng pagputol ay batayan sa pag-maximize ng buhay ng talim at pagbabawas ng kabuuang oras ng pagputol, na ginagawang mahalagang bahagi ng mahusay at cost-effective na awtomatikong pagputol ng metal ang tampok na ito.

Laki ng Blade

Ang specifications of the saw blade are intrinsically linked to the machine's structural capability and cutting performance. In a double column band saw, the structural rigidity allows for the use of wider and thicker blades, often exceeding 2 inches in width. Blade width is directly proportional to its beam strength; a wider blade is more resistant to the lateral forces that cause twisting and deflection during a deep cut. This is vital for maintaining the perpendicularity of the cut across large cross-sections.

Ang width and thickness of the blade are determined by the machine manufacturer and must be adhered to. Running a blade that is too narrow for a given machine and application will result in poor cut geometry and rapid failure, even on a dual column band saw. Furthermore, the choice between bimetal and solid carbide blades is dictated by the materials being cut. Carbide-tipped blades, necessary for extreme heavy-duty band saw applications on superalloys, require the ultimate stability provided by the steel frame band saw structure and precise blade guides. A quality industrial band saw will feature highly adjustable, robust blade guides located close to the material, ensuring that the wide, high-tension blade is stabilized just meters before entry, maximizing cutting accuracy and minimizing the micro-vibrations that degrade cut quality.

Coolant System

Ang coolant system is far more than a simple pump; it is a critical thermal management and chip evacuation system essential for efficient metal cutting band saw operations. Its primary functions are:

Paglamig: Pag-alis ng frictional heat mula sa cutting zone, na pumipigil sa pagkasira ng metalurhiko sa workpiece at pinapanatili ang tigas ng mga ngipin ng talim.

Lubrication: Binabawasan ang alitan sa pagitan ng talim at ng materyal, sa gayon ay binabawasan ang pagkonsumo ng kuryente at init.

Pag-flush ng Chip: Ang agresibong paghuhugas ng mga chips mula sa kerf (ang cut slot), na pumipigil sa muling pagputol ng mga chips na lubhang nakakabawas sa buhay ng talim at sa kahusayan ng pagputol.

Ang isang high-performance na double column band saw ay magsasama ng high-volume, kadalasang dual-nozzle, flood coolant system na nagsisiguro na ang fluid ay umabot sa pinakamalalim na bahagi ng hiwa. Ang mga mas advanced na system, lalo na ang mga sumusuporta sa awtomatikong pagputol ng metal, ay may kasamang mga chip conveyor system na awtomatikong nag-aalis ng swarf mula sa machine basin at nagdedeposito ng mga ito sa isang external na collection bin. Ang tuluy-tuloy na pag-alis ng chip na ito ay sapilitan para sa unmanned operation at pinipigilan ang mga chips na makabara sa cutting zone o makapinsala sa mga hydraulic component. Ang pagsasama ng isang CNC band saw ay maaari ding i-automate ang paghahalo at pagsubaybay ng konsentrasyon ng coolant/lubricant, na tinitiyak ang pinakamainam na pagganap para sa iba't ibang mga materyales na pinoproseso.

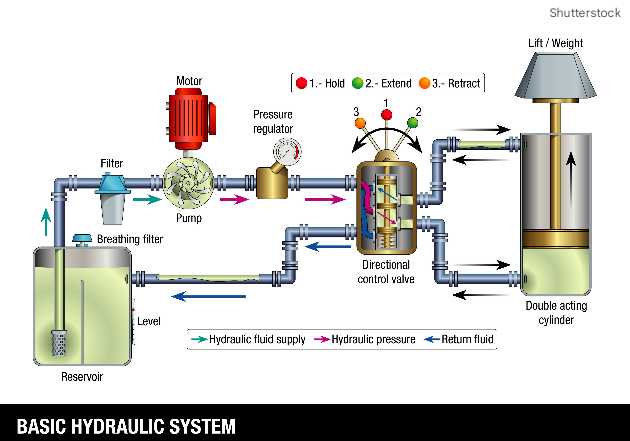

Hydraulic System

Ang hydraulic system is the very heart of the hydraulic band saw's operational control and power delivery. Its significance in a dual column band saw cannot be overstated, as it governs three critical areas: clamping, material feeding, and saw head feed control. For the cutting process itself, the hydraulic system manages the downward movement of the saw head and thus the feed pressure applied to the blade.

Sa mga premium na modelo, nagtatampok ang system ng mga proporsyonal na hydraulic valve at pressure sensor na gumagana sa isang closed-loop na may CNC controller. Binibigyang-daan nito ang system na agad na isaayos ang rate ng feed batay sa real-time na resistensya na nararanasan ng blade. Tinitiyak ng matalinong kontrol na ito ang pare-pareho, pinakamainam na pag-load ng chip, isang prinsipyong kilala bilang pare-parehong regulasyon ng presyon ng downfeed. Ang kahusayang ito sa paghahatid ng kuryente ay mahalaga para maiwasan ang talim na "makagat" nang husto kapag nagsisimula ng isang hiwa o stalling kapag nakatagpo ng isang partikular na mahirap na seksyon. Ang makinis at damped na aksyon na ibinigay ng isang mahusay na dinisenyo na hydraulic band saw system ay nagpapaliit sa structural shock at vibration, na direktang nag-aambag sa superior cut finish at pinahabang buhay ng tool. Higit pa rito, tinitiyak ng malalakas na hydraulic vises na ang materyal ay nananatiling ganap na naayos, mahalaga para sa pagpapanatili ng katumpakan sa panahon ng mga agresibong heavy-duty band saw cutting cycle.

Kontrol ng CNC

Ang Computer Numerical Control (CNC) system elevates the modern double column band saw to a true automated manufacturing platform. The CNC band saw is defined by its ability to execute complex cutting programs automatically, reducing reliance on constant operator oversight. A robust CNC controller offers a user-friendly interface for programming batch jobs, including multiple cut lengths from a single piece of stock, and managing material remnants efficiently.

Ang mga pangunahing kakayahan ng CNC system ay kinabibilangan ng:

Pag-optimize ng Parameter: Pag-iimbak at pagkuha ng mga parameter ng paggupit para sa daan-daang iba't ibang materyales at kumbinasyon ng talim.

Diagnostic Feedback: Pagsubaybay sa mga kritikal na parameter ng pagpapatakbo tulad ng pag-igting ng talim, pagkarga ng motor, at mga antas ng coolant, at awtomatikong ihihinto ang makina kung may nakitang hindi ligtas na mga kundisyon.

Pag-index ng Materyal: Kinokontrol ang servo o hydraulic shuttle vise upang i-index ang materyal na pasulong nang may katumpakan sa antas ng micron, na tinitiyak ang mahigpit na pagpapahintulot sa awtomatikong pagputol ng metal.

Networking: Pagsasama ng industrial band saw sa factory network, na nagbibigay-daan para sa malayuang pagsubaybay, pagkolekta ng data ng pagganap, at pagsasama sa mga sistema ng pag-iiskedyul ng imbentaryo at produksyon.

Ang intelligence of the CNC band saw ensures high repeatability and minimal scrap generation, making the machine a highly efficient component of any modern steel frame band saw based metal processing facility.

Materyal na Clamping System

Ang material clamping system is the foundation of cutting accuracy. No matter how rigid the double column band saw frame is, if the material moves during the cut, the finished piece will be inaccurate. Therefore, the clamping system must be exceptionally robust, stable, and precisely controlled. In a heavy-duty band saw, this system is almost universally hydraulic, providing massive clamping force.

Kabilang sa mga pangunahing bahagi ang nakapirming vise at ang shuttle vise. Ang shuttle vise ay mahalaga para sa awtomatikong pagputol ng metal at nagsisilbing material feeder, na tumpak na inilipat ang stock pasulong pagkatapos ng bawat hiwa. Ang mga panga ng vise ay dapat na idinisenyo upang i-clamp ang materyal sa lahat ng panig, na tinitiyak ang katatagan, lalo na kapag pinuputol ang naka-bundle na materyal o kakaibang mga hugis. Ang mga modernong sistema ay madalas na may kasamang split-vise na mga kakayahan, na nagpapahintulot sa vise na buksan lamang ang bahagyang upang pamahalaan ang huling materyal na labi nang mas mahusay, at sa gayon ay pinapaliit ang materyal na basura. Ang integridad ng sistema ng pag-clamping ang siyang nagsasalin ng mekanikal na kapangyarihan sa isang tumpak at paulit-ulit na hiwa, na nagpapatibay sa papel ng makina bilang isang high-precision na metal cutting band saw. Ang puwersa ng pag-clamping at katumpakan ng pagpoposisyon ay dapat na proporsyonal sa kabuuang kapasidad ng pagputol ng dual column band saw.
